Ik gebruik al jaren een aantal Intel NUC’s om te voorzien in mijn homelab behoefte. Maar gezien de toch wel geringe CPU en RAM capaciteit werd het hoog tijd om naar iets ‘serieuzers’ over te stappen.
In deze reeks lees je terug hoe ik bij deze setup terecht ben gekomen en welke componenten ik hiervoor gebruik.
Deel 1 – Moederbord
In mijn zoektocht naar een krachtigere homelab server kwam ik de “X99” moederborden tegen op YouTube en AliExpress. Deze maken gebruik van de Intel LGA2011-3 socket. Dit maakt ze geschikt voor de CPU’s binnen de Intel® Xeon® Processor E5 v4 Family.
Hoewel de Xeon E5 V4 wat oudere Server CPU’s zijn (2016) zijn de voor de meeste toepassingen zeer geschikt. Bovendien zijn ze door hun leeftijd over het algemeen goed betaalbaar! Je vind ze op AliExpress al vanaf 3 euro per stuk incl. verzending.
Keuze voor een specifiek type moederbord.
Meer is beter, tenminste dat is vaak de eerste gedachte. Dus toen ik Dual-Socket opties tegenkwam zag ik direct de potentie voor o.a. het aantal cores en geheugenslots. Dit moederboard onderscheid zich verder ook doordat het bovendien ook 6 PCI-E slots en 10 SATA poorten heeft.
De belangrijke zaken:
- VMware ESXi/Proxmox Compatible
- Dual Socket met potentieel veel Cores/Ghz
- Veel geheugen (512GB)
- Veel PCI-e slots (6) incl. bifurcation functies
- Meerdere NVME interfaces (3)
- Veel SATA interfaces (10)
- 2x 2.5 Gbps netwerk interface. Ook zeker genoeg PCI-e slots om hier een 10/25 Gbps kaart aan toe te voegen.
- Veelzijdig; inzetbaar als NAS, (remote) Gaming, Backup, Hypervisor
- Stroomverbruik en herrie moet binnen de perken kunnen blijven

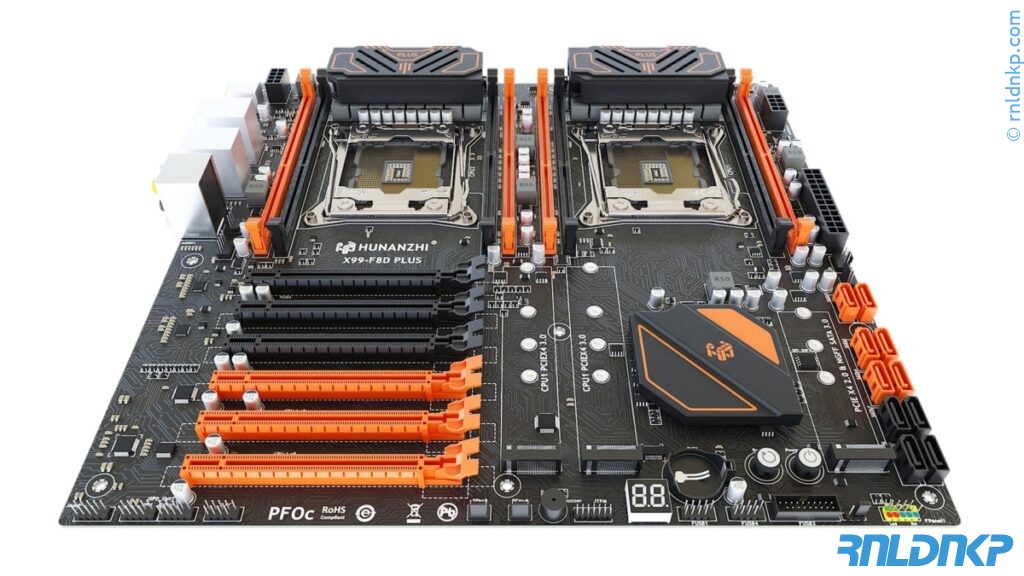

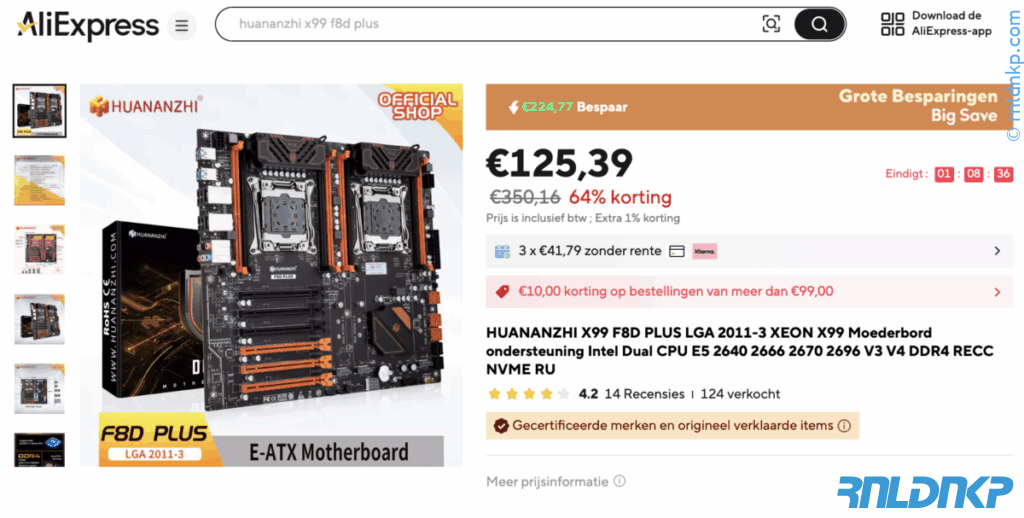

Na het lezen van diverse reviews over de X99 moederborden, fabrikanten, stabiliteit van componenten, drivers, bios en support ben ik uitgekomen bij Huananzhu die met hun X99 F8D Plus moederboard ook nog eens alle boxen aantikken! Het Huananzhi X99-F8D PLUS moederbord is op dit moment verkrijgbaar voor ongeveer 115 euro incl. gratis verzending (vergeet niet hiervoor de eventuele kortingscoupons aan te klikken – zie rode banner onder de prijs). Het bedrag is ook laag genoeg om hier geen aanvullende invoerrechten over te hoeven betalen.
Fysieke eigenschappen
| Onderdeel | Specificatie |
|---|---|
| Socket | 2x Intel LGA2011-3 |
| Chipset | Intel C612 |
| Form Factor | 305*330MM E-ATX (breder dan standaard E-ATX!) |
| Geheugen type | 8x DDR4 ECC/non-ECC 1866/2133/2400 Mhz (max. 512GB) |
| Netwerk | 2x Realtek RTL8125BG 2.5Gbps LAN (Wake-on-LAN capable) |
| Storage Interfaces | 2x M.2 22110 NVME PCIE X4 3.0 (M-Key) 1x M.2 2280 NVME PCIE X4 2.0 (@NGFF SSATA 3Gb/s – gedeeld met SSATA Poort 2) 6x SATA 3.0 6Gbps (aparte controller) 4x SSATA 3Gbps |
| PCI-e Slots | 3 x PCI Express 3.0 x16 (slot 3,5,6) 3 x PCI Express 3.0 x8 (slot 1,2,4) Slots tellen van onder naar boven |
| Audio | 7.1 Audio |
| Video | Geen |
| IPMI | Geen |
| USB | 4x USB 3.0 + 4x USB 2.0 (achterzijde) 2x USB 2.0 Header + 1x USB 3.0 Header (op moederbord) |
| Fans | 2x 4PIN CPU Fan header (PWM), 4x 3PIN System Fan header |
| Overige | Fysieke knoppen t.b.v. Power en Reset. Audio header. TPM 14pin header. |
Functionaliteiten
Virtualisatie
Volledige ondersteuning om zonder problemen bijvoorbeeld VMware ESXi of Proxmox te draaien. (VMware zal wel mopperen i.v.m. CPU en de onboard netwerkkaart is niet bruikbaar vanwege gebrek aan drivers. Deze kan je nog wel via passtrough gebruiken. Proxmox kent deze issues niet.).
De 6x SATA controller is geschikt om via passtrough bijvoorbeeld aan een TrueNAS VM toe te wijzen terwijl de overige sloten bruikbaar blijven voor de hypervisor.
Bifurcation
Dankzij een functie die ‘bifurcation’ heet, kan je de x16 poorten opsplitsen in x8x8 of x4x4x4x4.
Hierdoor heb je feitelijk een stuk meer PCI-e slots indien je hier ‘splitters’/verlengkabels voor gebruikt, of simpelweg een kaart met bijvoorbeeld 2 of 4 x4 NVME slots.
PWM Fans
Dankzij een BIOS functie ‘Smart Fans’ kan je de fans op diverse temperatuur drempelwaarden van de CPU zetten. Dankzij deze functie kan je de server in feite geruisloos maken (afhankelijk van de temperatuur en gekozen fans – zeker als die ook 0rpm ondersteunen)
In deel 2 ga ik verder in op de CPU en RAM opties.
